Bauer HD 5-25x56 UMR 1E

Optik

Mehrschichtvergütung aller Linsenflächen für ein detailreiches, kontrastreiches Bild.

Die Füllung mit trockenem Stickstoff verhindert innere Feuchtigkeit.

Mechanik

Das Gehäuse besteht aus einer Aluminiumlegierung, wie sie auch in der Luftfahrttechnik zur Anwendung kommt.

Interne Dichtungen sorgen für Wasserdichtigkeit.

Spezielle Sicherheitsverbindungen und gefederte Auflagen gewährleisten höchste Schussfestigkeit.

Absehen

Die präzise, formschöne Absehenverstellung mit 1/10 MRAD pro Klick an der Turmverstellung ermöglicht eine schnelle, intuitive Verstellung in Verbindung mit dem UMR Absehen (UMR steht für Universal MRAD).
Das beleuchtete Absehen in der 1. Bildebene ist auf hohe Vergrößerungen und Distanzen abgestimmt.
Die Größe des Ziels bzw. die Entfernung zum Ziel lässt sich bei Kenntnis einer Größe durch das MRAD-Absehen hervorragend ermitteln. Klickverstellung, Absehen und Parallaxenverstellung sind dafür im Metrischen System gehalten.

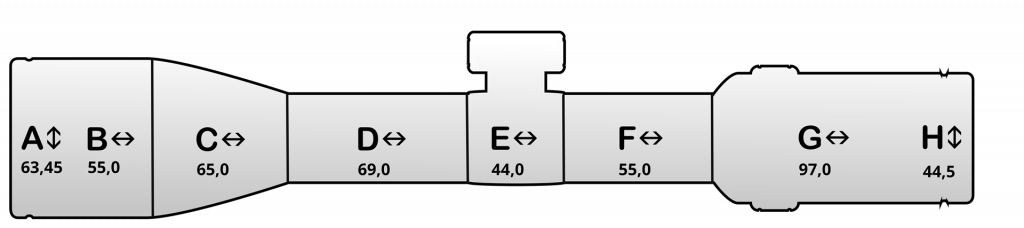

Abmessungen und technische Daten

A (Objektivdurchmesser)	63,45 mm (Außenmaß)
B (Länge)	55 mm
C (Länge)	65 mm
D (Länge)	69 mm
E (Länge)	44 mm
F (Länge)	55 mm
G (Länge)	97 mm
H (Okulardurchmesser))	44,5 mm (Außenmaß)
Gesamtlänge	38,5 cm

Bauer HD 5-25 x 56 UMR 1E

Vergrößerung / Magnification	5 - 25 x
Eintrittspupille / Obj. diameter	56 mm
Austrittspupille / Exit pupil	11,2 - 2,2 mm
Sehfeld / Field of view (100m)	7,9 - 1,7 m
Wasserdicht / Waterproof
Augenabstand / Eye relief	95 mm
Mittelrohrd. / Diameter tube	34 mm
Dioptrien / Diopter focus	+2 / -2
Turmverstellung / Klick	1/10 MRAD
Verstellweg Höhe und Seite	25 MRAD
Push/Pull Verstellarretierung
Zero-Stop-Option (Zusatzring)
Länge+Gewicht / Dim. + weight	38,5 cm / 1025 g
Bestell-Nummer / Art.number	82456
EAN-Code	4046215824563
Lieferumfang	Kappen, Batterie (Knopfzelle CR2032), Optiktuch

Absehen UMR und Abdeckmaße

Mittels des eingebauten Parallaxenausgleichs kann die Bildschärfe nachjustiert werden, ohne die optimale Einstellung der Absehenschärfe zu beeinträchtigen.
Das Absehen in der 1. Bildebene eliminiert die Treffpunktverlagerung beim Vergrößerungswechsel.
Durch den integrierten Zerostop kann nach dem Einschießen eine exakte Nullstellung definiert werden.
Der massive Mittelrohrdurchmesser von 34 mm ermöglicht einen weitern Verstellbereich sowie eine hochbelastbare Konstruktion.

Bauer HD 5-25x56 UMR 1E

Abmessungen und technische Daten

Bauer HD 5-25 x 56 UMR 1E

Absehen UMR und Abdeckmaße

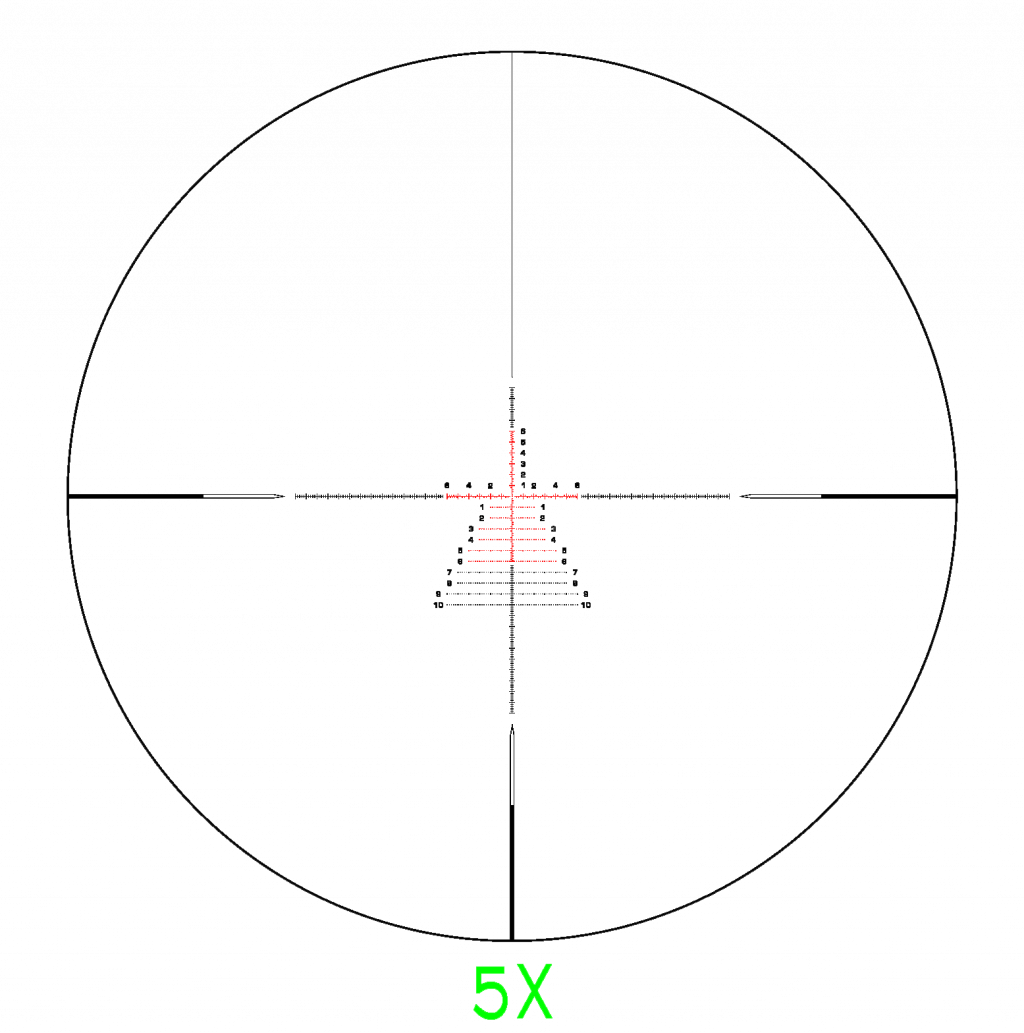

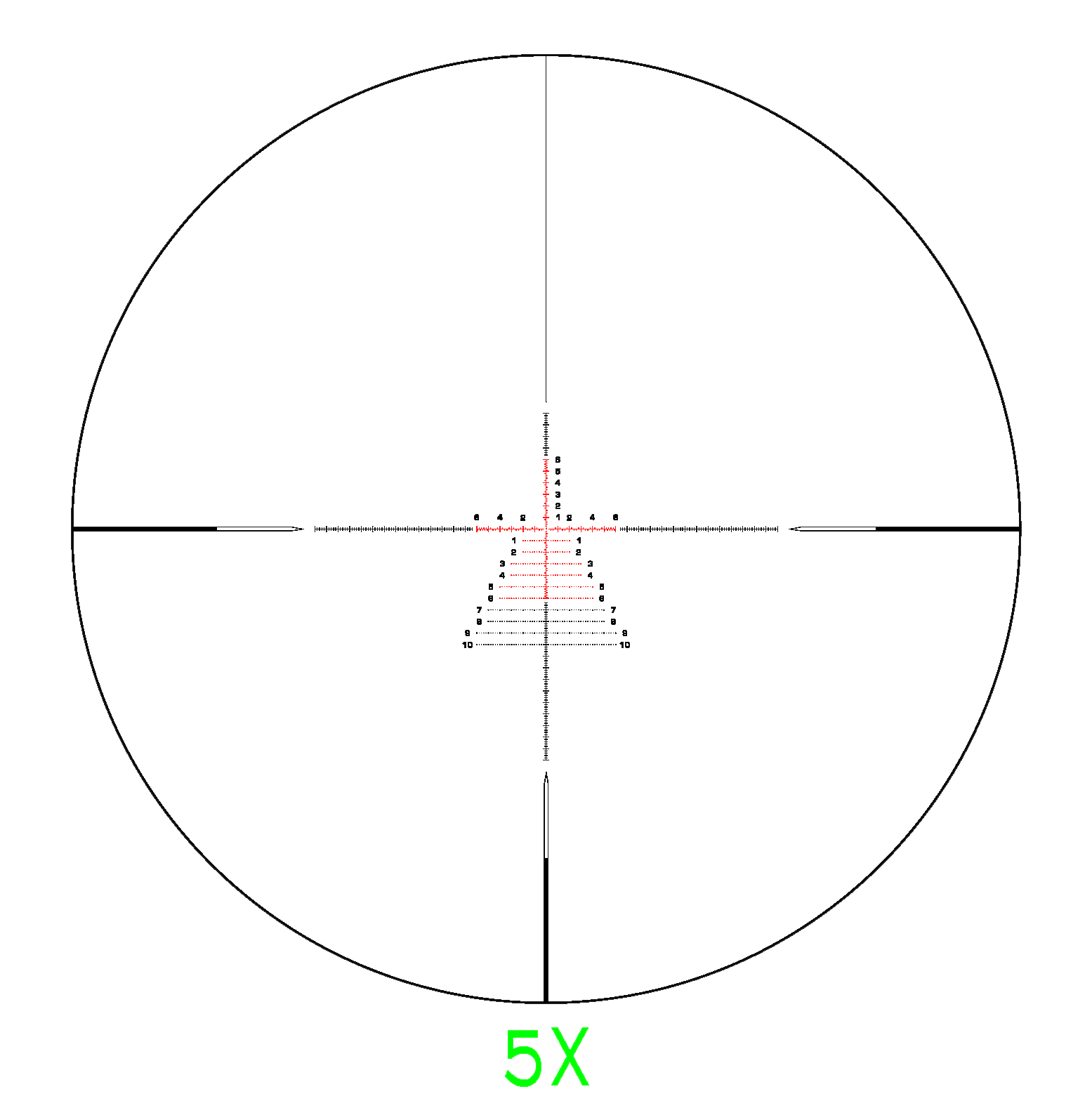

Absehen UMR bei 5 facher Vergrößerung

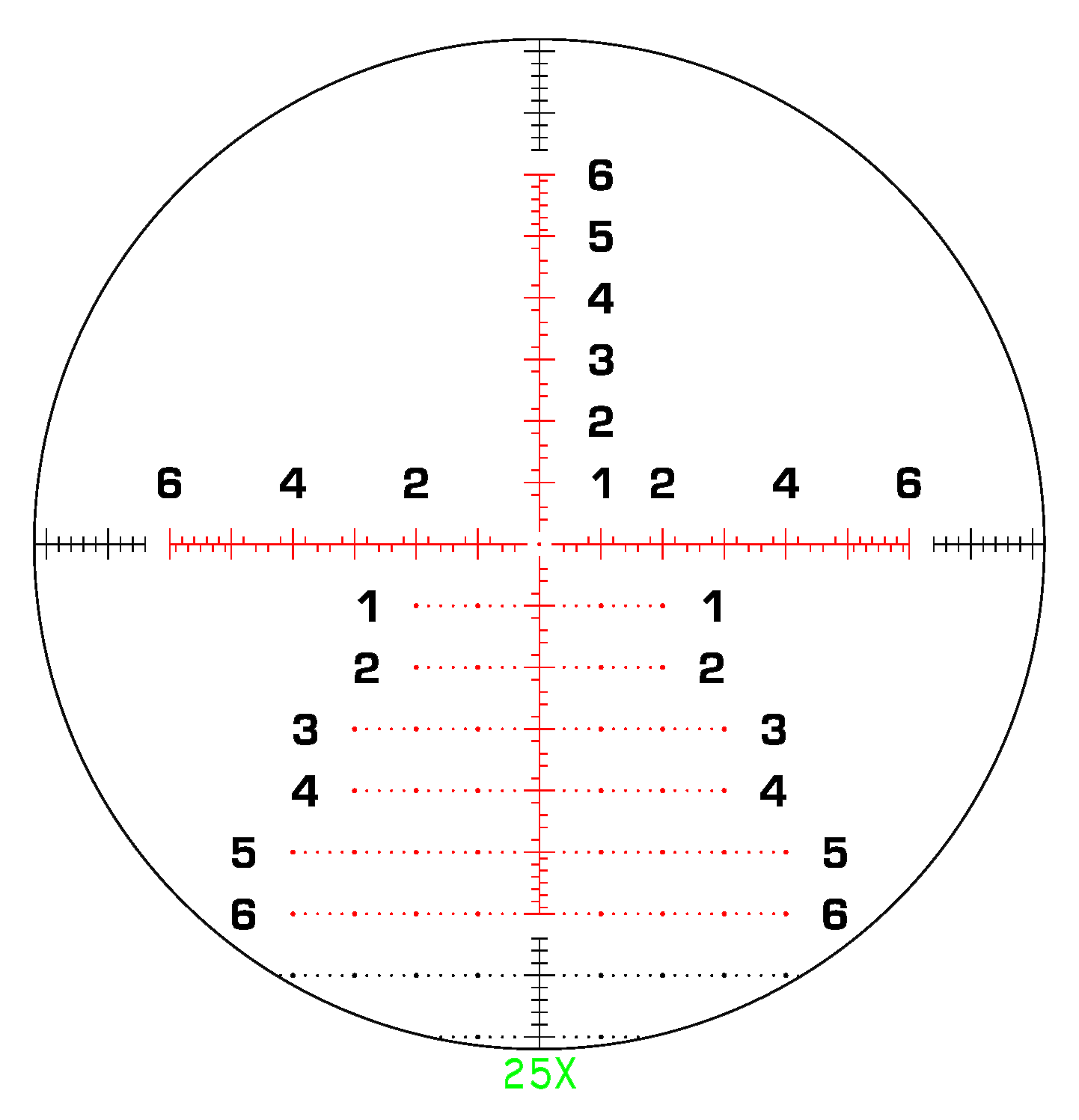

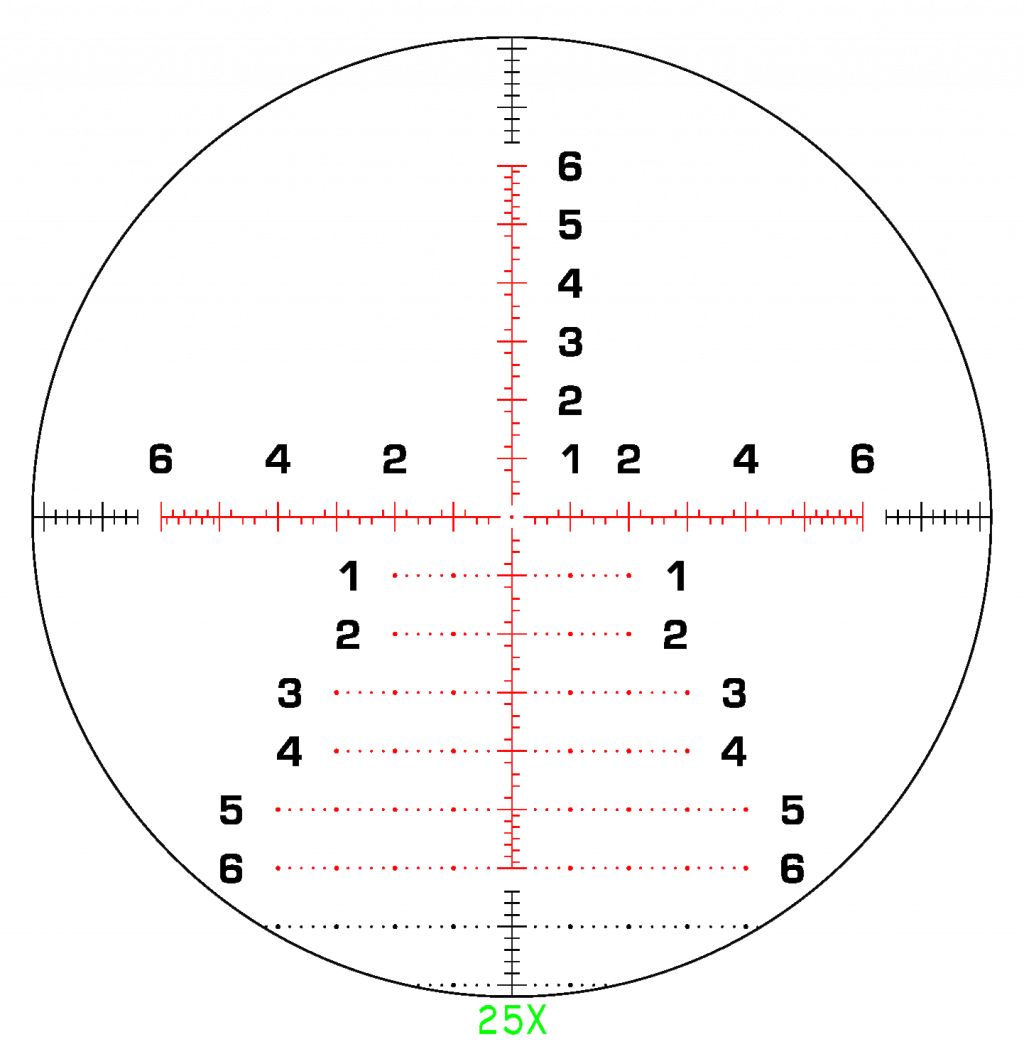

Absehen UMR bei 25 facher Vergrößerung

Abmessungen UMR Absehen
